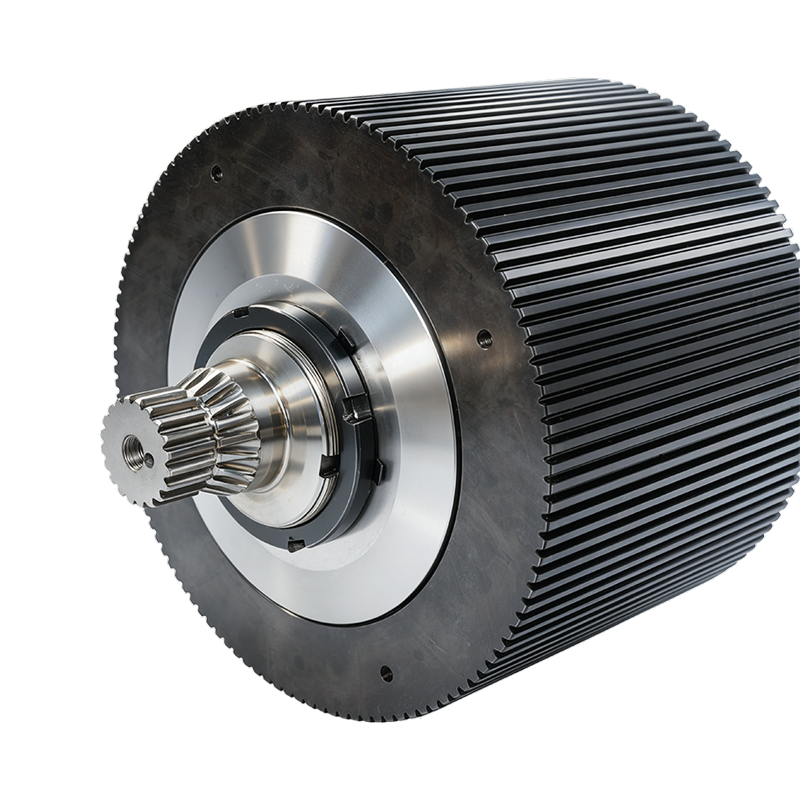

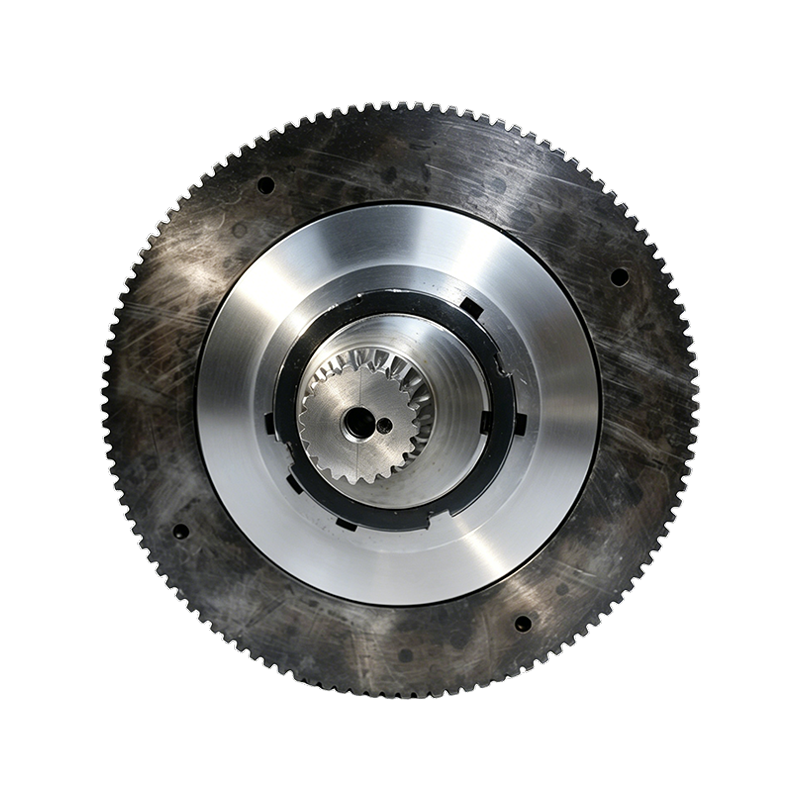

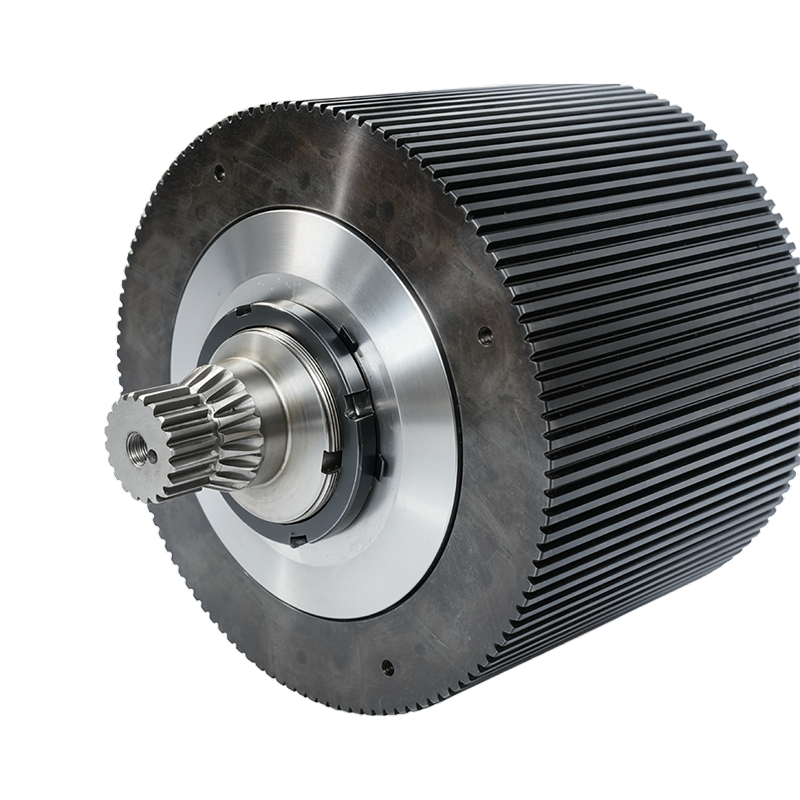

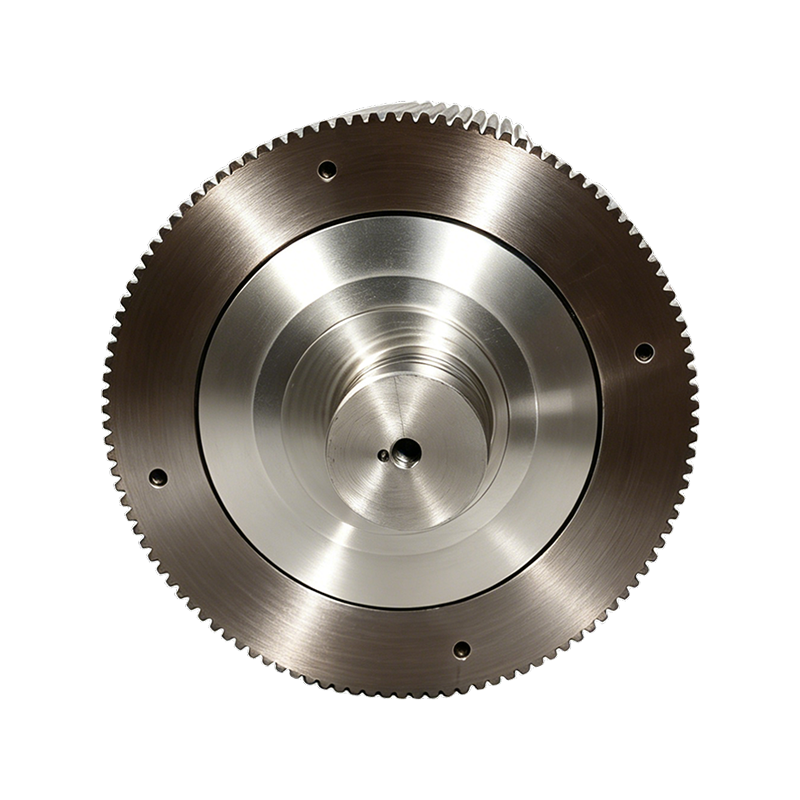

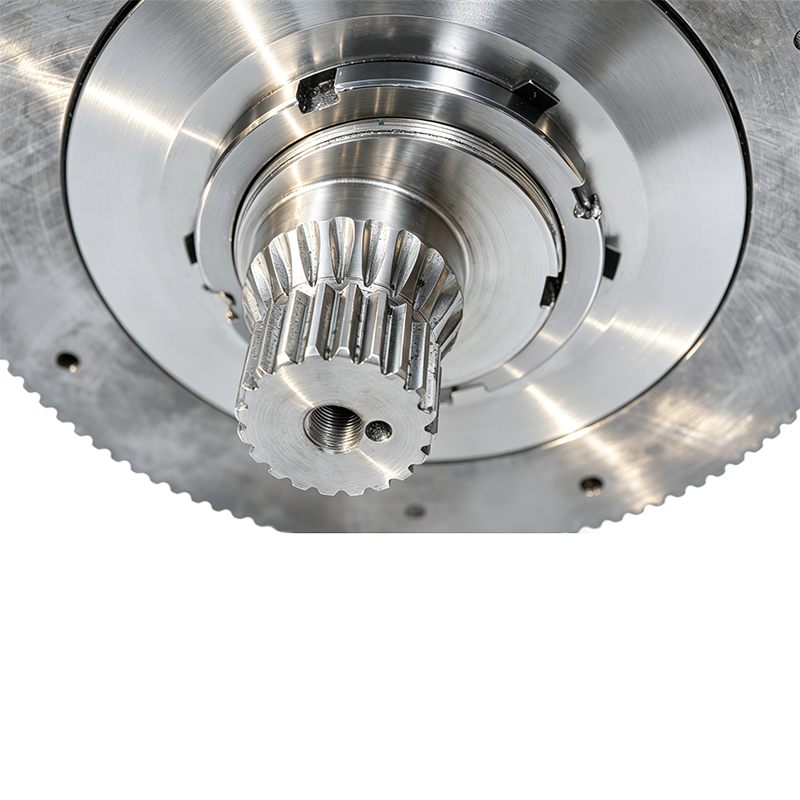

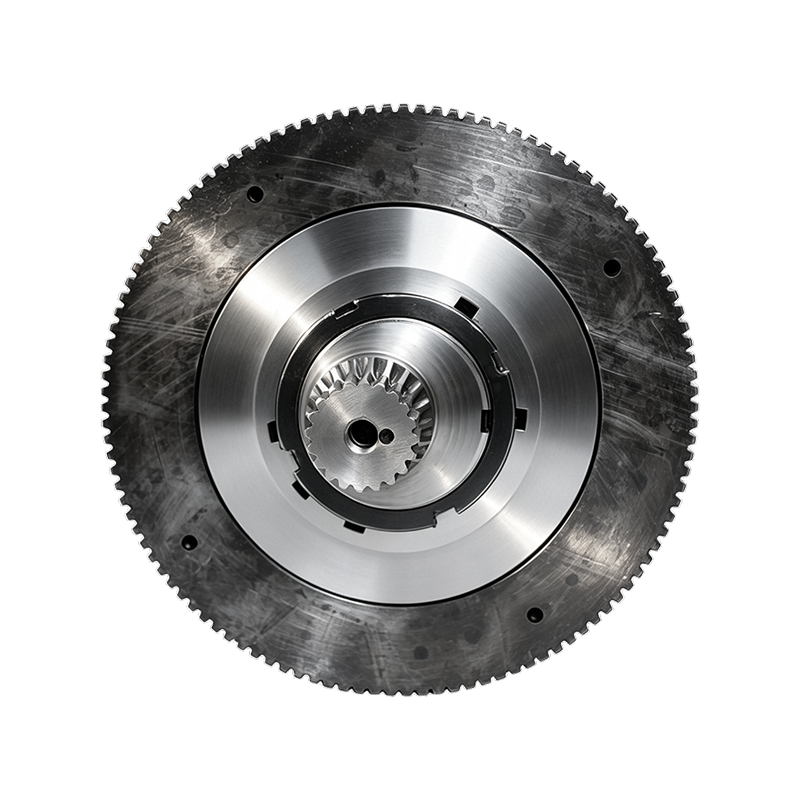

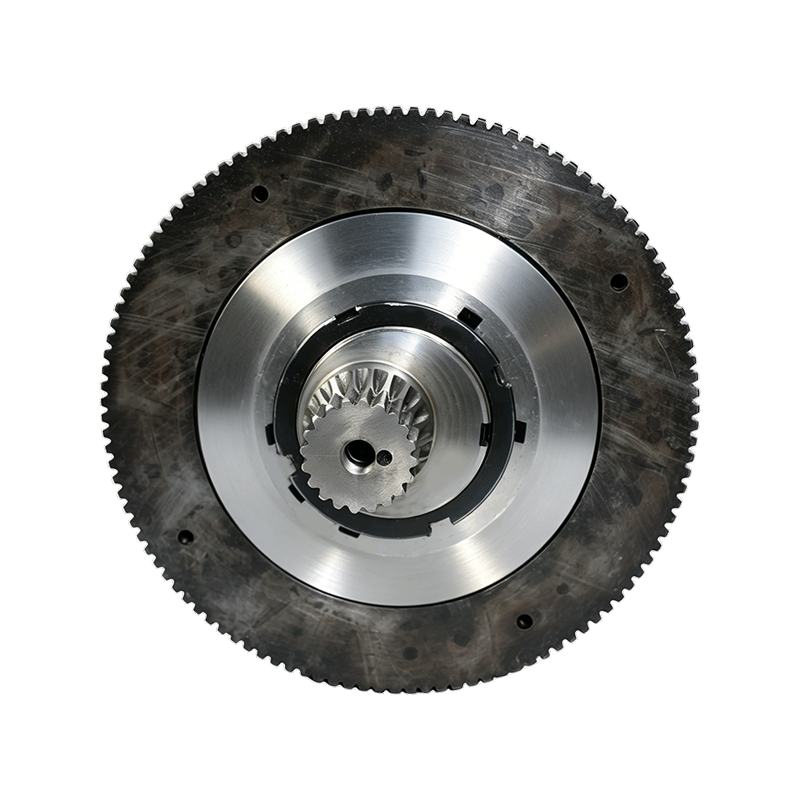

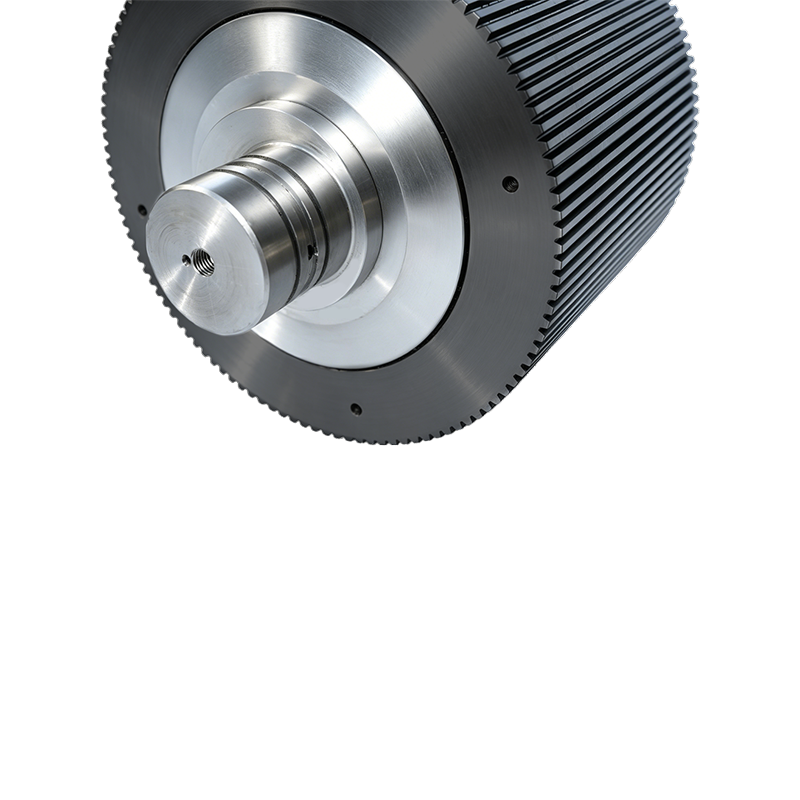

Hoge productiviteit Pellet Mill Reserveonderdelen Ring Matrijs Roller Shell Assembly

Introductie

De Hoge productiviteit Pellet Mill Reserveonderdelen Ring Matrijs Rolschaal Assembly is een zwaar uitgevoerd onderdeel dat wordt gebruikt in ringmatrijpelletmachines. De assemblage combineert een rolmantel, precisielagers, een centrale as en een afdichtingssysteem om stabiel pelletiseren onder hoge druk en hoge temperaturen te ondersteunen.

Het is ontworpen voor toepassingen zoals het pelletiseren van biomassabrandstoffen en de productie van vezelrijk veevoer. Door een nauwkeurige werkopening tussen de rol en de ringmatrijs te handhaven, helpt de assemblage een consistente pelletdichtheid, vormprestaties en productie-output te ondersteunen.

Wat is een pelletmolen-rollerbehuizing?

Een rolmantelsamenstel voor een pelletmolen is een compleet drukrolonderdeel dat in een ringmatrijspletmachine is geïnstalleerd.

In tegenstelling tot de aanschaf van alleen een rolschaal, integreert een complete montage verschillende belangrijke componenten:

• Rolschaal
• Zware lagers
• Centrale as
• Meerlaags afdichtingssysteem

Dese components work together to transmit pressure, support roller rotation, protect internal bearings, and maintain stable contact between the roller and ring die.

Hoe werkt een drukrolconstructie?

Tijdens de pelletproductie komen grondstoffen in het compressiegebied tussen de rol- en ringmatrijs terecht.

De roller assembly rotates while applying pressure to the material. The working surface of the roller shell helps grip the material and guide it toward the ring die holes.

De basic working process includes:

• Grondstof komt de pelletiseerkamer binnen.
• De pressure roller rotates against the ring die.
• De roller shell grips and compresses the material.
• Materiaal wordt in de ringmatrijsgaten geduwd.
• Continue druk vormt dichte pellets.
• De finished pellets are discharged from the die.

Het handhaven van de juiste opening tussen de rol en de ringmatrijs is belangrijk voor een stabiele pelletkwaliteit en productie-efficiëntie.

Wat zijn de belangrijkste componenten van de rolconstructie?

Roller Shell

De roller shell is the main working wear component. Its surface geometry directly contacts the raw material and works against the ring die.

Zwaar uitgevoerde lagers

De assembly uses specialized tapered roller bearings designed to withstand substantial radial and axial loads during pelletizing.

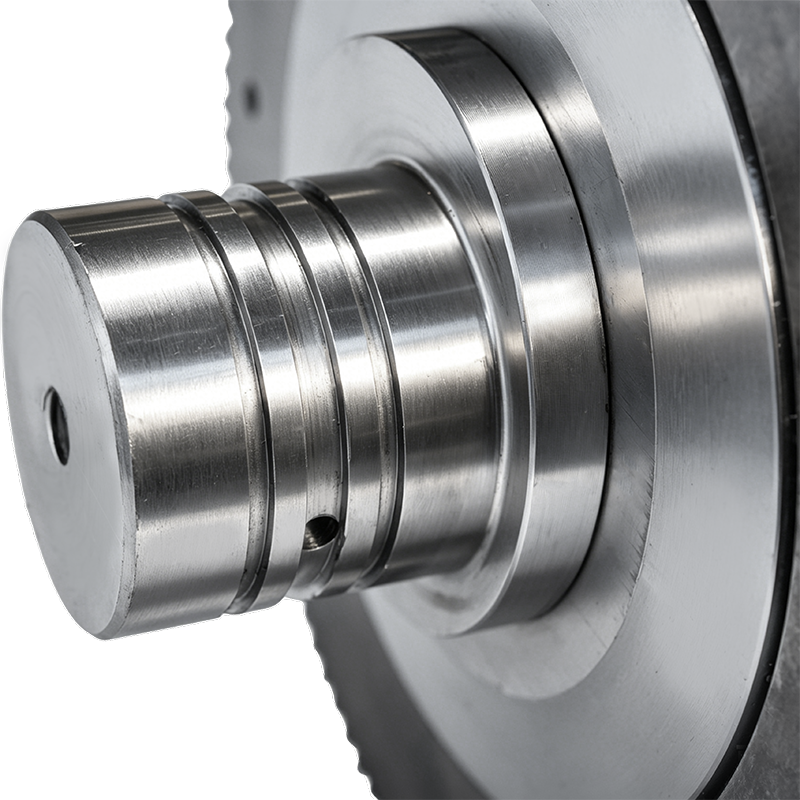

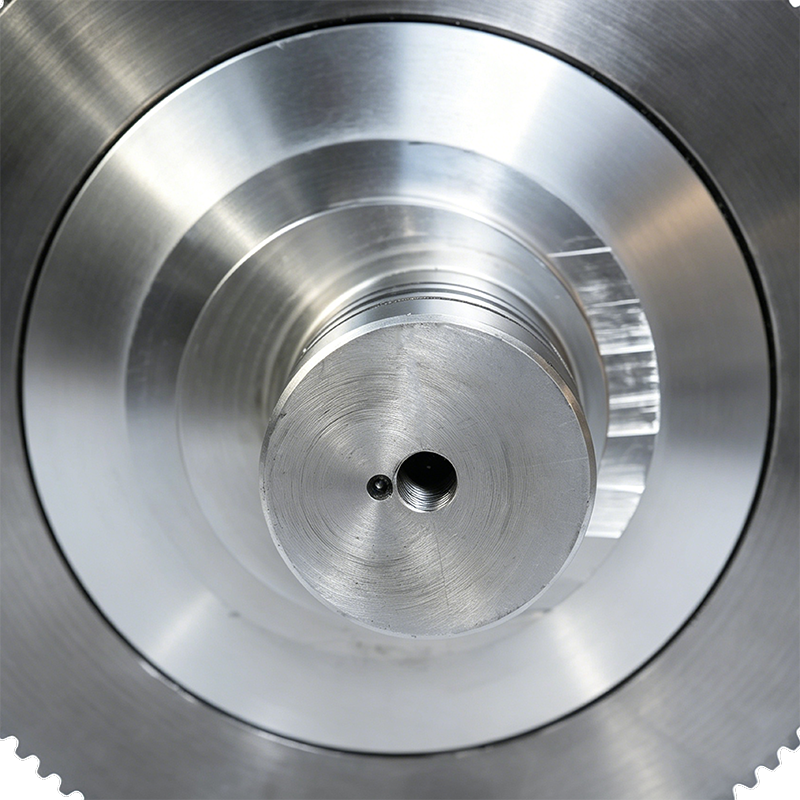

Centrale schacht

De central shaft supports the roller assembly and transfers mechanical forces during operation.

Meerlaags afdichtingssysteem

De sealing structure helps prevent lubricant leakage and keeps fine dust away from the internal bearings. This is particularly important in continuous pellet production environments.

Wat zijn de voordelen van een hoogproductieve rolbehuizing?

Hoge slijtvastheid

De roller shell can be manufactured from high-grade alloy steels such as 20CrMnTi of 40Cr . Er worden geavanceerde smeedtechnieken gebruikt om een ​​dichte interne structuur te creëren.

Hoge oppervlaktehardheid

De roller shell surface undergoes vacuum carburizing and quenching, with a specified surface hardness of HRC 58-62 . Dit is bedoeld om de slijtvastheid onder schurende pelletiseringsomstandigheden te verbeteren.

Verbeterde materiaalgrip

Er zijn verschillende tandprofielen beschikbaar, inclusief honingraatontwerpen met sleuven en kuiltjes. Nauwkeurig bewerkte groeven helpen de materiaalaangrijping te verbeteren en slippen te verminderen.

Hoge laadcapaciteit

Zware kegellagers zijn ontworpen om radiale en axiale schokken op te vangen die worden gegenereerd tijdens het pelletiseerproces.

Bescherming tegen stof

De multi-layer sealing structure helps keep fine dust away from the bearings while retaining lubricant inside the bearing area.

Verminderde trillingen

Elke assemblage ondergaat dynamische balanstests om trillingen veroorzaakt door onbalans te verminderen. Dit kan ook helpen de ongelijkmatige slijtage van de hoofdas en de ringmatrijs te verminderen.

Welke materialen worden gebruikt voor de rolschaal?

De product page specifies high-grade alloy steel materials including:

• 20CrMnTi
• 40Cr

Dese materials are processed using advanced forging techniques before subsequent machining and heat treatment.

Voor kopers moet de materiaalkeuze worden geëvalueerd samen met de warmtebehandeling, de oppervlaktehardheid, de arbeidsomstandigheden, de schurende werking van de grondstoffen en de verwachte servicevereisten.

Waarom is warmtebehandeling belangrijk?

Warmtebehandeling heeft een directe invloed op de slijtageprestaties van de rolmantel.

De product uses vacuüm carboneren en blussen , waarbij het oppervlak van de rolschaal HRC 58-62 bereikt volgens de productspecificaties.

Een goed gecontroleerd warmtebehandelingsproces kan bijdragen aan het verkrijgen van de vereiste oppervlaktehardheid en tegelijkertijd de structurele prestaties van de rolmantel onder herhaalde mechanische belasting ondersteunen.

Voor industriële kopers is het daarom nuttig om het volledige productieproces van de leverancier te evalueren in plaats van een rollensamenstel te selecteren op basis van alleen de staalsoort.

Wat zijn de beschikbare roloppervlakontwerpen?

De roller assembly can be supplied with different surface geometries according to application requirements.

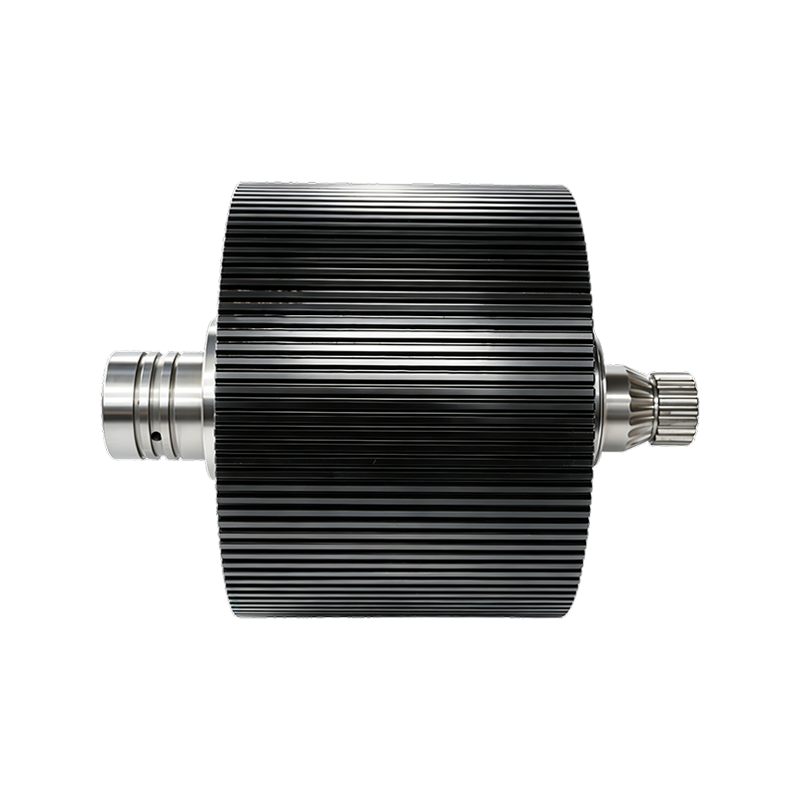

Gegroefd roloppervlak

Ontwerpen met sleuven zorgen voor groeven die ervoor zorgen dat de rol in contact komt met grondstoffen en het wegglijden van materiaal vermindert.

Gedeukt honingraatoppervlak

De dimpled or honeycomb configuration provides a different gripping pattern and can be selected according to the pelletizing application.

De appropriate surface design should be determined according to the pellet mill, ring die, raw material characteristics, and existing roller configuration.

Welke toepassingen maken gebruik van pelletmolen-rolsamenstellen?

Productie van biomassabrandstofpellets

De assembly is designed for biomass materials such as wood chips and rice husks, where the roller is exposed to continuous pressure and abrasive conditions.

Productie van diervoederpellets

Het kan worden gebruikt voor vezelrijke diervoedertoepassingen die een stabiele compressie en continue pelletproductie vereisen.

Pelletproductie met hoog rendement

De assembly is designed for heavy-duty industrial applications where stable pellet density, forming rates, and hourly production are important.

Hoe kiest u de juiste rolbehuizing?

Kopers moeten vóór aankoop de apparatuur en bedrijfsomstandigheden bevestigen.

Belangrijke informatie omvat:

• Model pelletmolen
• Specificaties ringmatrijs
• Afmetingen van de rolmontage
• Rolschaal diameter
• Rolschaal width
• Asconfiguratie
• Specificaties lagers
• Afdichtingsvereisten
• Ontwerp van roloppervlak
• Soort grondstof
• Productiecapaciteit
• Bedrijfsuren
• Benodigde hoeveelheid

Het verstrekken van een originele tekening, onderdeelnummer, foto's of bestaande montagespecificaties kan de fabrikant helpen de compatibiliteit te bevestigen.

Wat moeten kopers controleren bij het vervangen van een rollensamenstel?

Voor het vervangen van het complete samenstel is meer nodig dan het controleren van de afmetingen van de rolmantel.

Kopers moeten ook controleren:

• Conditie en specificatie van het lager
• Afmetingen van de schacht
• Afdichtende structuur
• Rolschaal surface condition
• Dynamisch evenwicht
• Werkopening tussen rol en ringmatrijs
• Smeringsvereisten
• Algemene montagecompatibiliteit

Een correct op elkaar afgestemde assemblage kan het risico op voortijdige lagerslijtage, trillingen, ongelijkmatige rolslijtage en productie-instabiliteit verminderen.

Hoe kan de levensduur van de rollenconstructie worden verbeterd?

Zorg voor een juiste afstelling van de rol en de matrijs

De working gap between the roller and ring die should be maintained according to the pellet mill's operating requirements.

Zorg voor een goede smering

Lagers moeten de juiste smering krijgen volgens de eisen van de fabrikant van de apparatuur.

Voorkom stof en vreemde materialen

Fijn pelletiseerstof en vreemde metalen kunnen de lagers, afdichtingen, de rolmantel en de ringmatrijs negatief beïnvloeden.

Controleer trillingen

Ongebruikelijke trillingen kunnen duiden op lagerproblemen, onbalans, onjuiste montage of ongelijkmatige slijtage.

Inspecteer het afdichtingssysteem

Bij beschadigde afdichtingen kan stof in het lagergebied terechtkomen of kan er smeermiddel ontsnappen.

Controleer de slijtage van de rolmantel

Inspecteer regelmatig het werkoppervlak en het tandprofiel om overmatige slijtage te identificeren voordat dit de productie beïnvloedt.

Waar moeten kopers rekening mee houden bij de aanschaf van een rollensamenstel?

Prijs mag niet de enige aankoopfactor zijn voor reserveonderdelen voor industriële pelletmolens.

Professionele kopers moeten het volgende evalueren:

• Rolschaal material
• Oppervlaktehardheid
• Warmtebehandeling
• Tand profiel
• Lagerkwaliteit
• Nauwkeurigheid van de as
• Afdichtende structuur
• Dynamisch balanceren
• Dimensionale nauwkeurigheid
• Compatibiliteit met montage
• Kwaliteitscontrole
• OEM-mogelijkheden
• Productiecapaciteit
• Leveringsmogelijkheid
• Technische ondersteuning

Voor continue productiefaciliteiten, totale eigendomskosten kan belangrijker zijn dan de initiële aankoopprijs.

OEM en aangepaste drukrolmontage

Verschillende pelletmolens kunnen verschillende rolafmetingen, lagerconfiguraties, asspecificaties en afdichtingsstructuren gebruiken.

Anhui Jindingsheng Machinery Co., Ltd. biedt op maat gemaakte drukrolassemblageoplossingen volgens de apparatuurspecificaties en technische vereisten van de klant.

De company focuses on the R&D and manufacturing of ring dies, rollers, and related pellet mill components. Its production process covers raw materials, forging, finishing, and heat treatment, with products exported to multiple international markets.

Veelgestelde vragen over de montage van de rollen van de pelletmolen met hoge productiviteit

Wat is een rolmantelsamenstel voor een pelletmolen?

Een rolmantelsamenstel voor een pelletmolen is een compleet drukrolonderdeel bestaande uit een rolmantel, lagers, centrale as en afdichtingssysteem. Het wordt geïnstalleerd in een ringmatrijpelletmachine.

Wat is de functie van het rollensamenstel?

De roller assembly applies pressure to raw materials and helps guide them into the ring die holes for pellet formation while supporting stable roller rotation.

Welke materialen zijn beschikbaar voor de rolschaal?

De product page specifies high-grade alloy steel materials including 20CrMnTi en 40Cr .

Wat is de oppervlaktehardheid van de walsmantel?

De product specifications state that vacuum carburizing and quenching can achieve a surface hardness of HRC 58-62 .

Welke roloppervlakontwerpen zijn beschikbaar?

De product can be supplied with slotted and dimpled honeycomb surface designs to improve material gripping and reduce slipping.

Waarom worden kegellagers gebruikt?

Zware kegellagers zijn ontworpen om aanzienlijke radiale en axiale belastingen en schokken op te vangen die tijdens het pelletiseren worden gegenereerd.

Waarom is het afdichtingssysteem belangrijk?

De multi-layer sealing structure helps prevent lubricant leakage and keeps fine pelletizing dust away from the bearings.

Welke voordelen heeft dynamisch balanceren voor het rollensamenstel?

Dynamische balanstests helpen trillingen veroorzaakt door onbalans te verminderen en kunnen de hoofdas en ringmatrijs helpen beschermen tegen ongelijkmatige slijtage.

Welke materialen kan de rollenassemblage verwerken?

De product is designed for pelletizing applications involving biomass fuels such as wood chips and rice husks, as well as high-fiber animal feed.

Kunt u walssamenstellen op maat vervaardigen?

Ja. Aangepaste rolsamenstellen kunnen worden geproduceerd volgens de apparatuurspecificaties, afmetingen, tekeningen en toepassingsvereisten van de klant.

Welke gegevens moet ik verstrekken voor een offerte?

Kopers moeten het pelletmolenmodel, de afmetingen van de rolconstructie, de specificaties van de rolmantel, informatie over de as en lagers, het oppervlakteontwerp, de vereiste hoeveelheid en andere beschikbare technische tekeningen of foto's opgeven.

Waarom kiezen voor Anhui Jindingsheng Machinery Co., Ltd.?

Anhui Jindingsheng Machinery Co., Ltd. is gespecialiseerd in R&D en productie van ringmatrijzen, rollen en aanverwante granulatorcomponenten voor pelletmolens. Het bedrijf heeft een faciliteit van 14.509 vierkante meter en 97 werknemers en beheert de belangrijkste productiefasen, van grondstoffen tot smeden, afwerken en warmtebehandeling. De producten worden geëxporteerd naar meerdere internationale markten.

Conclusie

De Hoge productiviteit Pellet Mill Reserveonderdelen Ring Matrijs Rolschaal Assembly is een complete heavy-duty walsoplossing ontworpen voor het continu pelletiseren van ringmatrijzen. De rolmantel van gelegeerd staal, het geharde werkoppervlak, de zwaar uitgevoerde conische lagers, het meerlaagse afdichtingssysteem en de dynamische balans werken samen om een ​​stabiele werking te ondersteunen.

Voor kopers zijn dit de belangrijkste aankoopfactoren materiaal van de rolschaal, oppervlaktehardheid, draagvermogen, afdichtingsprestaties, dynamische balans, compatibiliteit van apparatuur en algehele productiekwaliteit .

Het kiezen van een complete en goed op elkaar afgestemde assemblage kan pelletfabrieken helpen een stabiele productie te behouden, voortijdige slijtage van componenten te verminderen en het beheer van reserveonderdelen op de lange termijn te verbeteren.

Specificatiereferentie van rolbehuizing

Neem voor gedetailleerde offertes en OEM-ondersteuning contact op met Anhui Jindingsheng Machinery Co., Ltd.
