Waarom de drukrolconstructie bijzondere aandacht verdient
Twee pelletlijnen lopen naast elkaar met dezelfde ringmatrijs en dezelfde grondstof. Men blijft wekenlang dichte, uniforme pellets produceren; de andere begint meer boetes te maken, te trillen en ongelijkmatige stroom te trekken. Wanneer de tweede lijn wordt geopend, is de gebruikelijke boosdoener de drukrolconstructie: een versleten schaal, een los lager of een defecte afdichting waardoor stof in het vet terechtkomt.
De korte versie is dat de drukrol montage krijgt meer belasting en slijtage dan enig ander onderdeel in de perskamer. Het bepaalt hoe gelijkmatig het materiaalbed wordt samengedrukt en hoe lang de ringmatrijs meegaat. Het behandelen ervan als een precisieonderdeel in plaats van als een generiek reserveonderdeel is de snelste manier om ongeplande stops te verminderen.
Eén verduidelijking voordat we verder gaan. De term aandrukrolsamenstel komt ook voor in baangevoede verwerkings- en coatingmachines, waar het meestal een kneep- of invoerrol betekent. Dit artikel volgt de granulatie-industrie, wat betekent: de rolleneenheid die voer, biomassa of kunstmest door de gaten van een ringmatrijs perst.
Wat een drukrolconstructie doet in een pelletmolen
In een typische pelletmolen met ringmatrijzen roteert de matrijs rond de rollen. Elk drukrolsamenstel zit op een excentrische as en een hydraulisch, pneumatisch of mechanisch systeem duwt de rol naar buiten tegen het binnenoppervlak van de matrijs. Wrijving tussen matrijs, materiaal en schaal doet de rol draaien, het materiaal wordt in de matrijsgaten geperst en een stilstaand mes snijdt de pellets af zodra ze tevoorschijn komen.
Het belangrijkste punt is dat de volledige perskracht van de machine door dit geheel gaat. Dat is de reden waarom de staat van de montage de pellet vrijwel onmiddellijk verandert.
De rolschaal is het werkoppervlak
De schaal is de verwijderbare buitenlaag die contact maakt met het materiaalbed. Het absorbeert schurende slijtage van de grondstof, vermoeidheid bij elke rotatie en hitte door voortdurende compressie. De buitendiameter en breedte zijn afgestemd op de ringmatrijs en de oppervlaktehardheid is de belangrijkste factor voor de levensduur.
Lagers, afdichtingen en de excentrische as dragen het resterende werk
Achter de schaal dragen de rollagers de radiale belasting, de afdichtingen houden fijne deeltjes en vocht weg van het lager en dankzij de excentrische as kan de rolpositie worden aangepast ten opzichte van de matrijs. Een fout in een van deze onderdelen is van buitenaf moeilijk te zien, maar toch verkort het de levensduur van de hele constructie terwijl de schaal er nog steeds acceptabel uitziet.

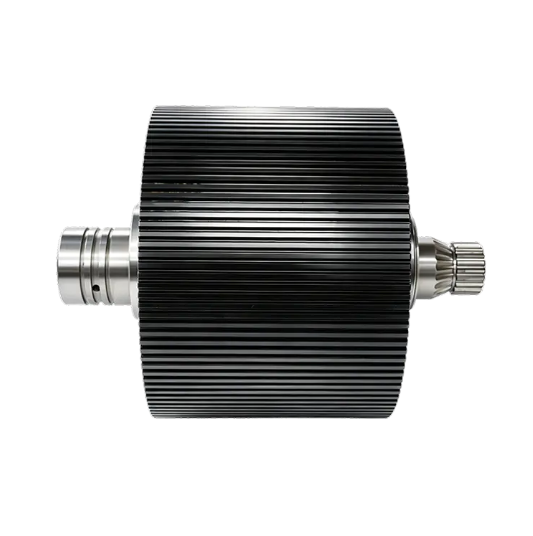

Hoofdcomponenten van een drukrolsamenstel
Een typische eenheid bestaat uit de rolmantel, een of twee lagers, de excentrische as, oliekeerringen en bevestigingsmateriaal. Elk onderdeel heeft een gedefinieerde taak, en elk faalt op een andere manier. Door ze naast elkaar te vergelijken, wordt routine-inspectie eenvoudiger.
| Onderdeel | Primaire functie | Meest voorkomende mislukking |
|---|---|---|
| Rolschaal | Drukt het materiaalbed tegen de ringmatrijs | Vlakke slijtage, trapslijtage, scheuren in het oppervlak |
| Rollagers | Draag de radiale belasting terwijl de schaal draait | Oververhitting, putjes, afbrokkelen |
| Excentrische as | Ondersteunt het geheel en past de opening tussen rol en matrijs aan | Vermoeidheid, verbuiging, beschadigde spiebanen |
| Oliekeerringen | Houd vet binnen en blokkeer stof en vocht | Lekkage, gescheurde lippen, besmetting |
| Bevestigingsmiddelen en afstandhouders | Houd de voorspanning en loopspeling van het lager vast | Losraken, corrosie |
Tekenen van een falende drukrolconstructie
De eerste waarschuwingen verschijnen op twee plaatsen tegelijk: de pellet en de machine. Als de pelletdichtheid ongelijkmatig wordt, de fijne deeltjes toenemen en de molen trilt of een ongelijkmatige stroom trekt, inspecteer dan het rollensamenstel voordat u de ringmatrijs de schuld geeft.
- Ongelijkmatige pellethardheid of een stijgend aandeel fijne deeltjes
- Trillingen of kloppen uit de perskamer
- Een vlak of getrapt slijtagepatroon op de rolmantel
- Lagerhuis dat warm aanvoelt
- Verdonkerd vet of vet dat metaaldeeltjes bevat
Shell Wear komt als eerste naar voren in de pelletkwaliteit
De slijtage van de schaal is zelden uniform. Een schaal die zijn oorspronkelijke profiel heeft verloren, kan het materiaal niet gelijkmatig samendrukken, dus de druk daalt waar de slijtage het grootst is en de pelletdichtheid volgt. Zodra de slijtage door de geharde laag heen reikt, verspilt het langer laten werken ervan alleen maar energie en riskeert schade aan de matrijs.
Het falen van lagers en afdichtingen eindigt in een vastgelopen geheel
Wanneer een afdichting kapot gaat, vermengen de fijne deeltjes zich met het vet en werken ze als schurende pasta in het lager. Eerst verschijnt er hitte, dan geluid, dan spel, en dan een vastgelopen of rondgedraaid lager dat de excentrische as vernielt. In dat stadium heeft het vervangen van alleen de schaal weinig zin omdat de ondersteunende delen al beschadigd zijn.
Wat u moet controleren voordat u een vervanging koopt
Vergeleken met de ringmatrijs is een drukrolsamenstel een kleinere aankoop, maar heeft toch een grote invloed op de uptime en de pelletconsistentie. De volgende controles zijn van toepassing op zowel voer-, biomassa- als kunstmestlijnen.
Begin met de machine in plaats van met de catalogus. Gebruik het onderdeelnummer van de molenbouwer of meet de rolbreedte, buitendiameter en asgeometrie. De montage moet passen bij de binnendiameter van de ringmatrijs en het verstelbereik van het excentrische systeem.
Vraag dan naar het materiaal en de warmtebehandeling. Goede schalen zijn van gelegeerd staal, doorgehard of gehard tot ruw 58 tot 62 HRC . Een zachtere schaal slijt snel; een schaal die te hard is, riskeert te barsten onder schokbelastingen.
Controleer ook het lagerpakket: lagertype en -nummer, voorbelastingsmethode en vetspecificatie. Een lager dat gewoon past maar een lagere beoordeling heeft, zal vroegtijdig in de continue productie kapot gaan.
Bevestig de kritische afmetingen en toleranties. De buitendiameter van de rolmantel beïnvloedt de opening tussen rol en matrijs, en slingering beïnvloedt een gelijkmatige compressie. Vraag om gemeten waarden in plaats van catalogusnummers.
Kijk tenslotte naar de procesbeheersing van de leverancier. Consistente resultaten komen voort uit gecontroleerde grondstoffen, smeden, warmtebehandeling en eindbewerking. Een leverancier die de hele keten beheert, is makkelijker te vertrouwen dan een leverancier die alleen gekochte onderdelen assembleert.
- Rolbreedte, buitendiameter en aspassing
- Materiaalkwaliteit en hardheidsbereik, doorgaans 58 tot 62 HRC
- Lagertype, aantal, voorspanning en vet
- Rondheid, slingering en oppervlakteafwerking
- Procesbeheersing van grondstof tot eindbewerking
Vervanging op montageniveau versus alleen een schaal
Het vervangen van de complete constructie zorgt in één keer voor voorgespannen lagers, correct geplaatste afdichtingen en een fris werkoppervlak. Het elimineert ook het risico dat verborgen slijtage in het lager of de as de levensduur van een nieuwe schaal verkort. Geplande stilstand wordt gemakkelijker te voorspellen omdat één stop de klus klaart.
Alleen de behuizing kopen is zinvol als de bestaande as is gecontroleerd, de lagerspeling nog steeds binnen de specificaties ligt en de oude eenheid geen tekenen van hitte of vervuiling vertoont. Bij continue productie kiezen de meeste teams toch voor de volledige montage, omdat het prijsverschil klein is vergeleken met een tweede storing in de perskamer.
Onderhoudsgewoonten die de levensduur van de montage verlengen
De eerste verdedigingslinie is smeerdiscipline. Volg de vetkwaliteit en het interval van de molenbouwer; Een gebruikelijke vuistregel in stoffige omstandigheden is het opnieuw smeren van de rollen elke acht bedrijfsuren. Verleng het interval niet alleen maar omdat de machine stil lijkt.
Controleer de lagerspeling en de behuizingstemperatuur tijdens de dagelijkse wandeling. Vroegtijdige detectie van speling voorkomt dat het lager op de as gaat draaien, wat een van de duurste faalwijzen in de perszone is. Als de molen meer dan één rol gebruikt, roteer dan de samenstellen zodat de slijtage in evenwicht blijft en de ringmatrijs een uniforme belasting behoudt.
Maak van elke ringmatrijswissel een inspectiepunt. Een geplande stop is het goedkoopste moment om de schaaldiameter te meten, afdichtingen te inspecteren en het vet te verversen.
De onderste regel
Het drukrolsamenstel vormt het middelpunt van het meest veeleisende werk van een pelletmolen. De taak is eenvoudig, maar de constructie, slijtage en vervanging ervan hebben een buitensporig effect op de inzetbaarheid en de pelletkwaliteit. Inspecteer de schaal en luister naar het lager, vervang het geheel als een op elkaar afgestemd systeem in plaats van een handvol onderdelen die toevallig passen, en zorg ervoor dat de smering op schema blijft. Deze drie gewoonten zullen meer uptime opleveren dan bijna elke andere onderhoudsroutine in de fabriek.
